Κατασκευάζουμε ένα Ρομποτικό Χέρι

31 Μαρ,2020

: Εργαστήρι Πληροφορική & Ρομποτικής

Κατασκευάζουμε ένα Ρομποτικό Χέρι

Θέμα: Προσομοίωση τενόντων χεριού και προσομοίωση της μηχανικής κίνησής του

Προτεινόμενες Ηλικίες: Γ' – Δ' – Ε' – Στ' Δημοτικού

Εκτιμώμενος Χρόνος: 45' λεπτά

Δεξιότητες που θα αποκτηθούν:
⦁ Κριτική σκέψη
⦁ Δημιουργικότητα
⦁ Μηχανικές και κατασκευαστικές δεξιότητες
⦁ Συνεργασία

Οι μαθητές…
⦁ να είναι σε θέση να περιγράφουν τον τρόπο λειτουργίας των τενόντων του καρπού
⦁ να κατανοήσουν την αρχή της μηχανικής για τη μετάδοση κίνησης
⦁ να εξασκήσουν τη λεπτή κινητικότητα

Στην παρακάτω δραστηριότητα οι μαθητές μπορούν να δουλέψουν και σε ομάδες των δύο ή και περισσοτέρων ατόμων.

Υλικά:

Σελοτέιπ (1/ζευγάρι)
Ψαλίδι (1/ζευγάρι)
1/4 χαρτόνι κανσόν (1/ζευγάρι)
Καλαμάκια (2/ζευγάρι)
Χοντρά καλαμάκια ή ριγκατόνι (1/ζευγάρι) ή κοφτά μακαρόνια (15 τμχ/ζευγάρι)
Κλωστή ή σπάγκο (2 μ./ζευγάρι)
Μολύβι (1/ζευγάρι)

Τρόπος εργασίας:
Οι μαθητές χωρίζονται σε ζευγάρια.
Κάθε ζευγάρι σχεδιάζει με το μολύβι το περίγραμμα ενός χεριού στο χαρτόνι και το κόβει.
Στη συνέχεια σχηματίζει με το μολύβι τις κλειδώσεις των δακτύλων και διπλώνει ελαφρώς το χαρτόνι στα
σημεία αυτά.

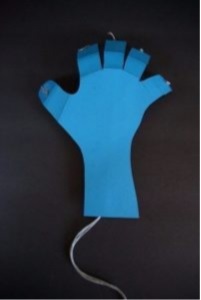

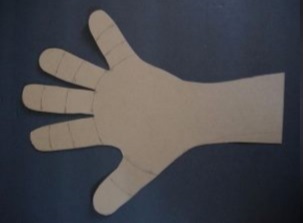

rompotiko xeri2 rompotiko xeri3

Κόβει τόσα κομμάτια (15) καλαμάκια (ή κοφτά μακαρόνια) όσα τα μέρη που σχηματίζονται μεταξύ των κλειδώσεων (προσοχή στο μέγεθος) και τα κολλά αντίστοιχα.

Κόβει μεγαλύτερα κομμάτια για να σχηματίσει τους τένοντες που θα οδηγήσουν από τα δάκτυλα στον καρπό και κολλά αντίστοιχα.

Κατόπιν, κόβει κομμάτι από το μεγάλο καλαμάκι (ή ριγκατόνι) και το κολλά στο μέσο του καρπού.

Τέλος, κολλά με σελοτέιπ το ένα άκρο της κλωστής στην εξωτερική άκρη του δακτύλου και περνά την υπόλοιπη από τα κομμάτια αυτού καταλήγοντας στον καρπό (μεγάλο καλαμάκι/ριγκατόνι).

Επαναλαμβάνει τη διαδικασία για όλα τα δάκτυλα.

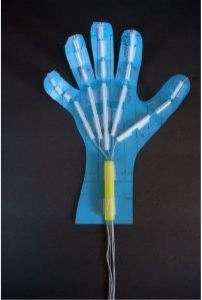

rompotiko xeri4
